شیر توپی یا بال ولو چیست؟ شیر توپی یا همان بال ولو به مجموعه ای از شیرهای ربع گرد گفته می‌شود که عملکرد باز و بست آنها به‌صورت ۹۰ درجه می‌باشد. بال ولو ها یکی از پر مصرف ترین قطعات در خانواده شیرالات صنعتی به شمار می‌روند، این شیرالات شاید در نگاه اول ساختاری ساده داشته باشند اما؛ برخلاف این تصور شیر توپی دارای انواع مختلفی می‌باشد که تولید هرکدام از انها با متریال مختلف و شرایط خاص می‌باشد.
مهم ترین وظیفه شیر توپی (BALL VALVE) قرارگرفتن در مسیر جریان سیال و قطع و وصل کردن سریع آن است که این عمل توسط گوی کروی شکل که داخل شیر توپی تعبیه شده است صورت می‌گیرد. با گردش ۹۰ درجه گوی داخل شیر توپی امکان قطع کردن و وصل کردن جریان سیال صورت می‌گیرد. بیشترین میزان مصرف شیر توپی استیل و شیر توپی فولادی در صنایع نفت و گاز و پتروشیمی و صنایع دارویی و غذایی می‌باشد. شیر توپی برای اولین بار توسط شخصی به نام جان وارن در سال ۱۸۷۱ تولید گردید و به سرعت توانست این شیر جایگاه خوبی در بازار جهانی کسب نمایید تا امروزه به یکی از بهترین و پر مصرف ترین گزینه ها در خانواده شیرالات صنعتی به شمار رود.
اجزای ساخت شیر توپی
هر شیر توپی که به صورت فلنج دار یا دنده ای تولید می‌گردد از اجزای مختلفی تشکیل شده که شامل: قسمت بدنه، گوی کروی شکل داخل بال ولو برای کنترل جریان سیال، سیت و واشر تفلونی برای آب‌بند کردن شیر توپی، اهرمی در بالای شیر توپی برای باز و بسته کردن و شفت برای به حرکت درآوردن گوی کروی شکل ساخته شده است.
نکته: شیر توپی فلنجی از سایز ۲/۱ تا ۲۴ اینچ با عملکرد اهرمی دستی و پنوماتیک موتور خور و گیربگسی و شیر گازی دنده ای از سایز ۲/۱ تا ۴ اینچ با عملکرد اهرمی دستی و پنوماتیک موتور خور تولید و عرضه می‌گردد.
انواع شیر توپی
همان طور که گفته شد BALL VALVE دارای مدل های مختلفی است که مفصلاً به تشریح آن می‌پردازیم:

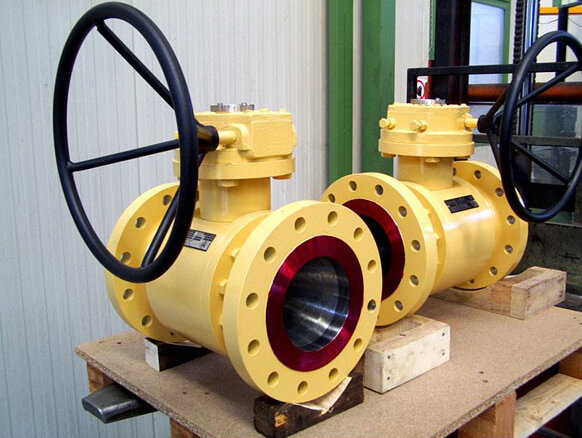

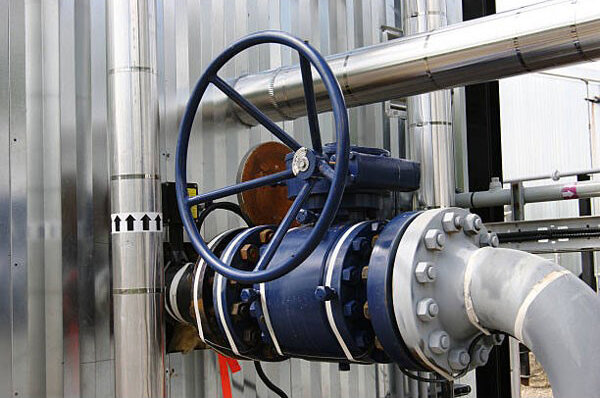

شیر توپی استیل فلنج دار
شیر توپی فلنج دار با متریال استیل ضدزنگ و فولاد ضدزنگ از سایز ۲/۱ تا ۲۴ اینچ در کلاس های ۱۵۰، ۳۰۰، ۶۰۰ تا ۲۵۰۰ و PN۱۶، و PN۴۰ با عملکرد اهرمی دستی و گیربگسی و پنوماتیک موتور خور تولید و عرضه می‌گردد.
شیر توپی دنده ای
شیر توپی دنده ای یا همان (TRD) از سایز ۲/۱ تا ۴ اینچ با اتصال دنده ای (NPT) به صورت دو تیکه و سه تیکه چهار پیچ با فشار کاری ۱۰۰۰WOG، ۲۰۰۰WOG، CL۸۰۰، CL۱۵۰۰ با متریال استیل ضد زنگ و فولاد ضد زنگ با عملکرد اهرمی دستی و پنوماتیک موتور خور تویلد و عرضه می‌گردد.
شیر توپی کلمپی
شیر گازی کلمپی استیل به صورت دو تکه و سه تیکه با عملکرد اهرمی دستی و پنوماتیک موتور خور از سایز ۲۵ تا ۱۰۲ میلیمتر با متریال استنلس استیل ۳۰۴ و ۳۱۶ تولید و عرضه می‌گردد که بیشترین میزان مصرف این مدل بال ولو در صنایع داروسازی و غذایی است.

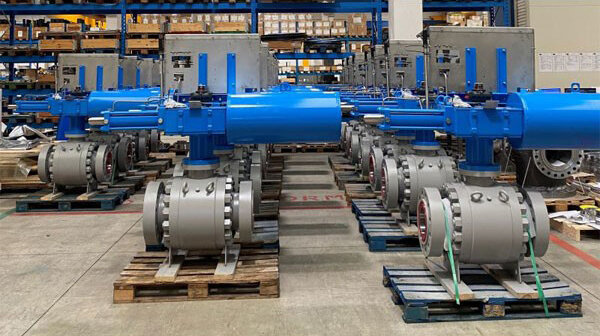

شیر توپی پنوماتیک
عملکرد باز و بست شیر توپی پنوماتیک موتور خور توسط اکچیوتری که در بالای شیر توپی نصب می‌گردد، صورت می‌گیرد. شیرهای توپی پنوماتیک با متریال استنلس استیل و فولاد ضدزنگ از سایز ۲/۱ تا ۲۴ اینچ با عملکرد بادی و برقی تولید می‌گردد. نوع اتصال شیرهای پنوماتیک توپی به صورت اتصال دنده ای و فلنج دار است.
شیر توپی فلز به فلز
در این مدل شیر توپی هیچ گونه لاستیک یا تفلونی برای آب بند کردن شیر توپی به کار نرفته است و آب بند شیر توپی فلنجی و دنده ای فلز به فلز به‌صورت متال تو متال صورت می‌گیرد.
شیر توپی PN
شیر توپی PN با فشار کاری PN۱۶، PN۴۰ از سایز ۲/۱ تا ۴ اینچ با متریال استنلس استیل و فولاد ضدزنگ به صورت فلنج دار و دنده ای عرضه می‌گردد.
شیر توپی برنجی
شیر گازی برنجی یا همان شیر توپی با اتصال دنده ای با فشار کاری نهایت ۲۰ بار از سایز ۲/۱ تا ۴ اینچ به صورت دو تیکه با عملکرد اهرمی دستی و پنوماتیک موتور خور تولید و عرضه می‌گردد.
شیر توپی UPVC
شیر گازی UPVC یا همان شیر توپی به صورت اتصال فلنجی و دنده ای از سایز ۲/۱ تا ۴ اینچ باف شار کاری حداکثر ۱۶ بار با متریال پلاستیک فشرده شده با برندهای اروپایی و چینی تولید و عرضه می‌گردد.
انواع اتصال شیر توپی به خطوط پایپینگ
همان طور که گفته شد شیر توپی فشارقوی در انواع اتصال تولید می‌گردد که شامل: شیر توپی فلنج دار، شیر توپی دنده‌ای یا (TRD)، شیر توپی کلمپی که در صنایع غذایی و دارویی بیشترین کاربرد را دارد، شیر توپی ساکت ولد که به صورت جوشی به خطوط پایپینگ متصل می‌گردد، شیر توپی نیپل دار که توسط نیپلی که در طرفین شیر گازی قرار دارد به خطوط پایپینگ متصل می‌گردد،
برند شیر توپی
شیر توپی فلنج دار و شیر توپی دنده ای با برندهای اروپایی و چینی نظیر برند: کیتز (KITZ)، نیپون (NIPPON)، اوریون (ORION)، بک اسپانیا (BACK)، استارلاین ایتالیا (STAR LINE)، بونی فورج ایتالیا (BONEEY FORGE)، برند اوام بی ایتالیا (OMB)، برند ولان ایتالیا (VELAN)، برند جی سی اسپانیا (JC) از سایز ۲/۱ تا ۲۴ اینچ عرضه می‌گردد.
متریال تولید شیر توپی
شیر توپی با متریال های مختلف برای خطوط مختلف تولید و عرضه می‌گردد که پر مصرف ترین متریال ها یان شامل: متریال استیل که با متریال استیل ۳۰۴ و ۳۱۶ و ۳۱۶L، متریال فولادی که شامل متریال فولاد ضد زنگ A۱۰۵، WCB، LCC، LCB، LF۲، مونل (MONEL)، دابلکس، اینکونل (INCONEL)، تولید و عرضه می‌گردد که این شیرالات صنعتی بیشترین کاربرد را در صنایع نفت و گاز و پتروشمی ها دارد.
تفاوت شیر توپی فول بور و ردیوس بور
تفاوت این دو مدل شیر توپی در دهانه ورودی آن‌هاست به این شکل که در شیرهای توپی ردیوس بور یا همان تبدیلی سایز وردی و داخل شیر توپی یکی نیست و به‌صورت تبدیلی تولید می‌گردد، اما در شیرهای توپی فول بور سایز دهانه و داخل شیر توپی یکی است.
ویژگی شیر توپی
- قیمت مناسب
- طول عمر بالا
- سهولت در اتصال
- اتصال به‌صورت دنده ای، جوشی، فلنج دار و کلمپی
- امکان باز و بست سریع و قطع و وصل کردن سریع جریان
- عملکرد به صورت اهرمی دستی و پنوماتیک و گیربکسی
کاربرد شیر توپی
شیرهای توپی دارای مزیت های بسیاری هستند که مهم‌ترین آنها شامل باز و بست شدن سریع و قطع و وصل کردن سریع جریان سیال است. مهندسین صنایع نفت و گاز و پتروشیمی به دلیل داشتن همین مزیت‌ها در شیر توپی از این ولو در خطوط پایپینگ صنایع نفت و گاز و پتروشیمی و صنایع غذایی و دارویی بسیار استفاده می‌کنند.
لیست قیمت خرید شیر توپی
قیمت خرید شیر توپی و قیمت فروش انواع شیر توپی بسته به سایز و متریال تولید آن و عملکرد شیر توپی متغیر است. شما می‌توانید برای دریافت کاتالوگ و لیست قیمت به‌روز انواع شیر توپی فلنج دار و دنده‌ای با برندهای اروپایی و چینی با مشاورین فولاد پارسه وارد کننده و تولید کننده انواع شیر توپی فولادی و استیل در تماس باشید.
